Elastic Stack을 이용한 서버 에러 로그 대시보드 만들기

각 서버에 분산되어 있는 에러 로그를 FileBeat를 통해서 LogStash로 보내고, 데이터를 필터링 한 후 ElasticSearch에 저장한다. 저장 된 데이터를 Kibana를 통해서 시각화하여 각 서버에서 발생하고 있는 에러 로그를 통합해서 볼 수 있게 한다.

시스템 구조




설치 환경


  • ElasticSearch, LogStash, Kibana를 로그 집계를 위한 한 서버에 설치
    • CPU : Intel(R) Xeon(R) CPU E5-2686 v4 @ 2.30GHz (듀얼코어)
    • RAM : 4GB
    • OS : Ubuntu 16.04 LTS
  • FileBeat를 로그가 발생하고 있는 각 서버에 설치
    • CPU : Intel(R) Xeon(R) CPU E5-2676 v3 @ 2.40GHz (싱글코어)
    • RAM : 1GB
    • OS : Ubuntu 14.04 LTS, 16.04 LTS

사전 준비


  • 자바 설치 (Java 8 이상 필요, Oracle JDK 1.8.0_131 버전 권장)
    sudo add-apt-repository ppa:webupd8team/java
    sudo apt-get update
    sudo apt-get install oracle-java8-installer
    sudo apt-get install oracle-java8-set-default
  • 자바 버전 확인
    java -version

설치


  • ElasticSearch
    • 설치 패키지 다운로드
      wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-6.2.4.deb
    • 패키지 설치
      sudo dpkg -i elasticsearch-6.2.4.deb
    • 서비스(시스템 시작 시 자동 시작) 등록 / 해제
      sudo systemctl daemon-reload
      sudo systemctl enable elasticsearch.service
      sudo systemctl disable elasticsearch.service
    • 서비스 시작 / 종료
      sudo systemctl start elasticsearch.service
      sudo systemctl stop elasticsearch.service
    • 설치 확인
      curl -X GET "localhost:9200/"
      {
        "name" : "Cp8oag6",
        "cluster_name" : "elasticsearch",
        "cluster_uuid" : "AT69_T_DTp-1qgIJlatQqA",
        "version" : {
          "number" : "6.2.4",
          "build_hash" : "f27399d",
          "build_date" : "2016-03-30T09:51:41.449Z",
          "build_snapshot" : false,
          "lucene_version" : "7.2.1",
          "minimum_wire_compatibility_version" : "1.2.3",
          "minimum_index_compatibility_version" : "1.2.3"
        },
        "tagline" : "You Know, for Search"
      }
  • Kibana
    • 설치 패키지 다운로드
      wget https://artifacts.elastic.co/downloads/kibana/kibana-6.2.4-amd64.deb
    • 패키지 설치
      sudo dpkg -i kibana-6.2.4-amd64.deb
    • 서비스 등록
      sudo systemctl daemon-reload
      sudo systemctl enable kibana.service
    • 서비스 시작
      sudo systemctl start kibana.service
    • 설치 확인
      인터넷 브라우저에서 localhost:5601로 접속해서 kibana 화면이 나오는지 확인

  • LogStash
    • 설치 패키지 다운로드
      wget https://artifacts.elastic.co/downloads/logstash/logstash-6.2.4.deb
    • 패키지 설치
      sudo dpkg -i logstash-6.2.4.deb
    • 서비스 등록
      sudo systemctl daemon-reload
      sudo systemctl enable logstash.service
    • 서비스 시작
      sudo systemctl start logstash.service


  • FileBeat
    • 설치 패키지 다운로드
      wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-6.2.4-amd64.deb
    • 패키지 설치
      sudo dpkg -i filebeat-6.2.4-amd64.deb
    • 서비스 등록
      sudo systemctl daemon-reload
      sudo systemctl enable filebeat.service
    • 서비스 시작
      sudo systemctl start filebeat.service



환경 설정

  • ElasticSearch
    • 설정 파일 수정
      sudo vi /etc/elasticsearch/elasticsearch.yml
      - ElasticSearch와 binding 할 IP 주소를 설정한다. (port는 수정 안 할 경우 기본 9200)
      network.host : 0.0.0.0
    • 서비스 재시작
      sudo systemctl restart elasticsearch.service
  • Kibana
    • 설정 파일 수정
      sudo vi /etc/kibana/kibana.yml
      - Kibana와 binding할 IP 주소를 설정한다. (port는 수정 안 할 경우 기본 5601)
      server.host : "0.0.0.0"
      elasticsearch.url : "http://elasticsearch_server_address:9200"
    • 서비스 재시작
      sudo systemctl restart kibana.service

  • LogStash
    • 설정 파일 생성
      sudo vi /etc/logstash/conf.d/[원하는 파일 명].conf
      input {
        beats {
          port => 5044
        }
      }

      filter {
        if [fields][server_name] == "api-server" {
          if [fields][log_type] == "nginx_access" {
            grok {
              match => { "message" => ["%{IPORHOST:[nginx][access][remote_ip]} - %{DATA:[nginx][access][user_name]} \[%{HTTPDATE:[nginx][access][time]}\] \"%{WORD:[nginx][access][method]} %{DATA:[nginx][access][url]} HTTP/%{NUMBER:[nginx][access][http_version]}\" %{NUMBER:[nginx][access][response_code]} %{NUMBER:[nginx][access][body_sent][bytes]} \"%{DATA:[nginx][access][referrer]}\"\"%{DATA:[nginx][access][agent]}\""] }
              remove_field => "message"
            }
            mutate {
              add_field => { "read_timestamp" => "%{@timestamp}" }
            }
            date {
              match => [ "[nginx][access][time]", "dd/MMM/YYYY:H:m:s Z" ]
              remove_field => "[nginx][access][time]"
            }
            useragent {
              source => "[nginx][access][agent]"
              target => "[nginx][access][user_agent]"
              remove_field => "[nginx][access][agent]"
            }
            geoip {
              source => "[nginx][access][remote_ip]"
              target => "[nginx][access][geoip]"
            }
          }
        }
      }

      output {
        if([fields][server_name] == "api-server" and [fields][log_type] == "nginx_access") {
          elasticsearch {
            hosts => ["localhost:9200"]
            index => "new-api-access-log-%{+YYYY.MM.dd}"
          }
        }
        else {
          elasticsearch {
            hosts => ["localhost:9200"]
            index => "error-log-%{+YYYY.MM.dd}"
          }
        }
      }
      filebeat에서 로그 데이터를 받아서 nginx_access 로그만 별도의 index에 저장하고 나머지는 기본 index를 사용해서 elasticsearch에 저장 하는 설정

    • 서비스 재시작
      sudo systemctl restart logstash.service

  • FileBeat
    • 설정 파일 수정
      sudo vi /etc/filebeat/filebeat.yml
      filebeat.prospectors:
      - type : log
        enabled: true
        paths:
          - /var/log/php7.0-fpm.log


      - type : log
        enabled: true
        paths:
          - /var/log/nginx/error.log
        fields:
          server_name: api-server
          log_type: nginx_error

      #output.elasticsearch:

      output.logstash:
        hosts: ["logstash_server_address:5044"]
php-fpm, nginx에서 발생하는 에러 로그를 수집하기 위한 설정. 빨간색 부분은 추가 데이터를 지정하는 부분 kibana에서 server_name 별로 필터링해서 보여주고자 할 때 이런식으로 각 서버 마다 server_name을 다르게 설정하면, 원하는 서버만 필터링해서 보기 편하다. elasticsearch에 바로 데이터를 보내지 않고, logstash를 거치기 때문에 elasticsearch 설정은 주석 처리한다.

    • 모듈 사용 설정
      : 많이 사용하는 것들은 미리 module로 빼 놓았다. 지원 module 목록
      • nginx 모듈 사용 설정
        sudo filebeat modules enable nginx
      • 설정 된 모듈 확인
        sudo filebeat modules list
      • 초기 환경 설정
        sudo filebeat setup -e
      • 모듈 설정 파일 수정
        sudo vi /etc/filebeat/modules.d/nginx.yml
        - module: nginx
          # Access logs
          access:
            enabled: true
            prospector:
              fields:
                server_name: api-server
                log_type: nginx_access
    • 서비스 재시작
      sudo systemctl restart filebeat.service
  • Kibana
    • 접속
      웹 브라우저에 kibana_server_ip:5601 입력해서 접속
    • 설정
      • 데이터 불러오기
        • Management -> Index Partterns
        • + Create Index Pattern
        • Index pattern 입력 위의 설정대로 따라 했다면 new-api-access-log-YYYY.MM.dd
          error-log-YYYY.MM.dd


          두 가지 형태의 index가 생성되었을 것이다.
          pattern 입력을 한 후 Next step 버튼을 누른다.
        • Time filter field name 설정
      • 원하는 데이터 뽑아 내기
        • Discover -> index 선택
        • 원본 데이터 확인
        • 원하는 데이터만 뽑아서 보기 : 보고 싶은 필드를 확인하고 add를 누르면 해당 필드만 나온다.
        • 선택한 필드 데이터 보기
          미리 설정해 놓은 filebeat에서 추가로 설정한 fields.log_type, fields.server_name와 message만 보이도록 설정했다.
        • 해당 데이터 중 특정 값을 갖는 데이터만 보기

        • 필터링 결과 저장하기
      • 그래프 만들기
        • Visualize -> [+]
        • 원하는 그래프 선택
        • Index 선택
        • 그래프 설정
          error-log 를 서버 별로 필터링해서 막대 그래프로 표현

2018년 5월 14일 월요일

Apache Spark 2.0 개요



목차

  • Apache Hadoop
    • Hadoop 구성
  • Apache Spark
    • Spark란?
    • 데이터구조
    • 클러스터 구성
    • 에코 시스템
    • Apache Zeppelin
  • 설치
    • Apache Spark
    • Apache Zeppelin




Apache Hadoop

     Hadoop 구성
     HDFS (Hadoop Distributed File System)
: 파일을 클러스터에 분산해서 저장하고 관리하는 분산 파일 시스템


     MapReduce
: 대용량 데이터 처리를 분산 병렬 컴퓨팅 환경에서 처리하기 위한 소프트웨어 프레임워크. 함수형 프로그래밍에서 일반적으로 사용되는 Map과 Reduce 함수를 기반으로 주로 구성된다.

     YARN (Yet Another Resource Negotiator)
: 클러스터의 리소스 관리, 장애 관리 등을 담당하는 프레임워크

Apache Spark

     Spark란? (2018.04 현재 2.3.0 버전)
     오픈 소스 클러스터 컴퓨팅 프레임워크
     Hadoop 보다 100배 가량 빠르다.
     Hadoop 처리 방식
     장애복구 (Fault tolerance)를 위해서 비효율적이지만 디스크에 복구지점을 저장하면서 수행한다.

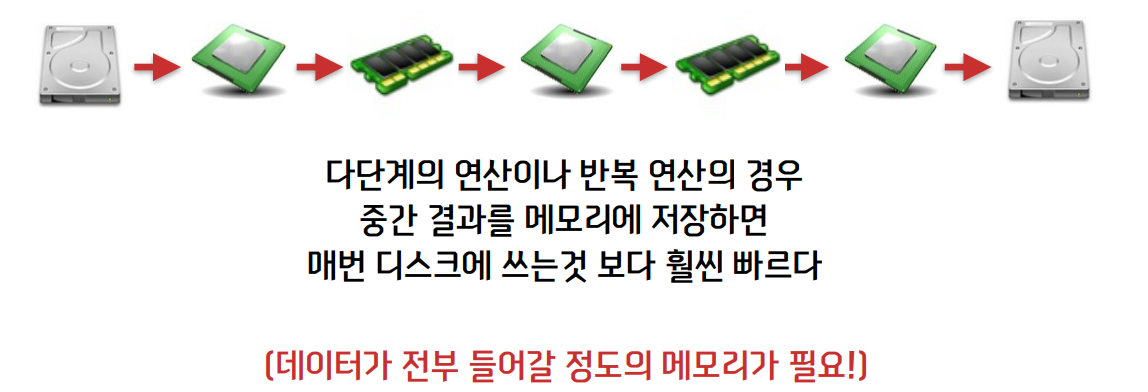

     Spark 처리 방식
     장애 복구는 RDD라는 데이터 구조와 DAG (Directed Acyclic Graph)를 이용한 Lineage(계보)를 이용해서 가능하다. 그래도 어쨌든 장애가 발생하면 처음부터 다시 시작해야 되긴하다.
     데이터 구조
     RDD (Resilient Distributed Datasets) - Spark 1.0
     데이터를 가지고 있으며, Scala collection으로 나타냄
     장애 발생 시 복구 가능
     Partition이라 불리는 작은 단위로 나눠서 사용 가능
     Partition을 single machine에서 처리하지 않고, cluster에 분배해서 처리
     한번 정의하면 변경 불가능. 읽기 전용 데이터 구조
     RDD 생성 방식
     데이터 소스로부터 불러옴
     다른 RDD를 변형해서 새로운 RDD를 만드는 것
     RDD 연산 : Lazy
     Transformation : 행위를 기록할 뿐 연산작업이 실제 이루어 지지 않음
     명령어 : map,  join, filter, sort 등...
     Action : 모든 작업을 최적화된 경로로 수행 (컴파일러와 비슷)
     명령어 : count, collect, reduce, save 등...
     DAG 형태로 Transformation의 Lineage(계보)를 만들고, 중간 과정 데이터는 전부 저장하지 않음
     장애 발생 시 Lineage를 통해서 처음부터 다시 계산 (게임 비유 -> 세이브 VS 공략집)
     DataFrame - Spark 1.3
     명시적인 타입이 지정이 안되어 있는 데이터 구조
     org.apache.spark.sql.Row 타입의 데이터로 구성된 데이터 셋
     개념적으로는 RDB의 테이블과 같다.
     DataSet - Spark 1.6
     정형 데이터, 반정형 데이터를 처리할 때 사용하는 데이터 구조
     lambda 함수 사용 가능
     사용 권장. 성능면에서도 우위에 있다.
     DataFrame, DataSet 통합 - Spark 2.0
     Typed API : DataSet[T]
     Untyped API : DataFrame = DataSet[Row]
     비교
     DataFrame, DataSet 모두 내부적으로는 RDD를 사용한다.




     클러스터 구성
     Driver Program
: 프로그램의 Main 함수 (시작점)
     SparkContext
: 어떻게 클러스터에 접근할 수 있는지 알려주는 객체 (SparkConf 필요)
     Cluster Manager
: 클러스터에서 필요한 자원을 찾아줌
     Worker Node
: 실제 작업을 수행하는 노드
     Executor
: Task를 수행하는 Process
     Task
: Executor에 할당되는 작업의 단위
     Job
: 사용자 입장에서의 작업의 단위 (Task의 조합)
     에코 시스템 : 데이터 분석을 위한 종합 선물 세트
     분산 저장소 (Distributed Storage)
     Local FS
     HDFS (Hadoop Distributed File System)
     S3
     CFS (Cassandra File System)
     클러스터 리소스 매니저 (Cluster Resource Manager)
     Standalone
     Hadoop YARN
     Apache Mesos
     Spark Core API
     다양한 언어 지원 : Scala (추천), Python, Java, R
     쉽고 편리한 인터페이스
     Spark SQL (SQL Queries) ↔ Apache Hive
     Spark Streaming (Stream Processing) ↔ Apache Storm
     MLlib (Machine Learning) ↔ Apache Mahout
     GraphX (Graph Processing) ↔ Apache Giraph
     Apache Zeppelin
     Zeppelin이란?
     클러스터 구성 없이 간단하게 Spark를 실행할 수 있는 환경
     Jupyter Notebook과 비슷
     인터랙티브하게 실행할 수 있다.
     Spark SQL 실행 결과를 바로 시각화 할 수 있다.

설치

Apache Spark 설치

     사전 조건
     Ubuntu 14.X 이상
     JAVA 1.7 버전 이상 설치, JAVA_HOME 환경변수 등록
     바이너리 다운로드
     https://spark.apache.org/downloads.html 에서 원하는 버전 선택해서 다운로드
     Apache Zeppelin이 지원하는 최신 버전이 2.2.0이므로 그 버전 다운로드
     압축 해제 (/home/ubuntu 가 홈이라고 가정)
     tar zxvf spark-2.2.0-bin-hadoop2.7.tgz
     소프트링크 생성
     ln -s spark-2.2.0-bin-hadoop2.7 spark
     환경변수 등록
     vi ~/.bashrc
아래 내용 추가
export SPARK_HOME=/home/ubuntu/spark
export PATH=$PATH:$SPARK_HOME/bin

Apache Zeppelin 설치

     바이너리 다운로드
     http://zeppelin.apache.org/download.html 에서 원하는 버전 선택해서 다운로드
     잘 모르겠으면 그냥 모든 인터프리터 다 포함되어 있는 버전 다운로드 zeppelin-0.7.3-bin-all.tgz
     2018.04.25 현재 0.7.3 이 최신 버전이며, Spark 2.2.0을 지원
     wget http://mirror.navercorp.com/apache/zeppelin/zeppelin-0.7.3/zeppelin-0.7.3-bin-all.tgz
     압축 해제
     tar zxvf zeppelin-0.7.3-bin-all.tgz
     소프트링크 생성
     ln -s zeppelin-0.7.3-bin-all zeppelin
     환경변수 등록
     vi ~/.bashrc
아래 내용 추가
export ZEPPELIN_HOME=/home/ubuntu/zeppelin
export PATH=$PATH:$ZEPPELIN_HOME/bin
     SPARK_HOME 설정
     zeppelin 설정 디렉터리로 이동
cd ZEPPELIN_HOME/conf
     템플릿 파일 복사
cp zeppelin-env.sh.template zeppelin-env.sh
     템플릿 수정
vi zeppelin-env.sh
     SPARK_HOME 설정
SPARK_HOME=/home/ubuntu/spark




예제
